Antenna GNSS Adesiva SMA Teltonika PR1KSG30

Antenna GNSS per sistemi di localizzazione

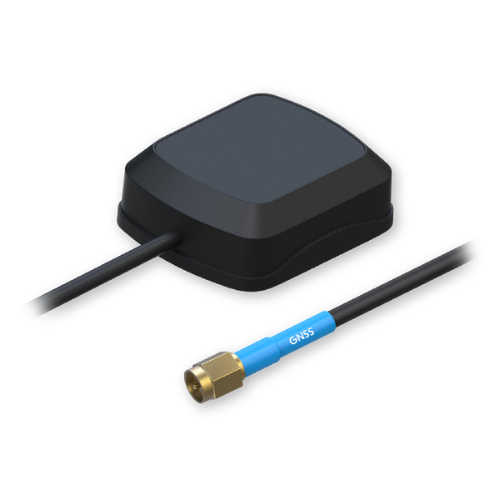

La Teltonika PR1KSG30 è un’antenna attiva progettata per dispositivi dotati di ingresso GNSS con connettore SMA compatibile. Consente di ricevere i segnali satellitari necessari per applicazioni di localizzazione, tracciamento e monitoraggio remoto, risultando adatta a router industriali, gateway, sistemi telematici e dispositivi IoT.

Frequenza operativa da 1575 a 1602 MHz

L’antenna opera nell’intervallo di frequenza compreso tra 1575 e 1602 MHz. La copertura di queste frequenze consente l’utilizzo con sistemi GNSS compatibili, previa verifica delle caratteristiche del router o del dispositivo a cui deve essere collegata.

Amplificatore LNA integrato

La PR1KSG30 integra un amplificatore a basso rumore LNA con guadagno di 26 ±2 dB. L’amplificatore contribuisce a migliorare il livello del segnale ricevuto prima della trasmissione al dispositivo, caratteristica utile quando l’antenna viene installata a distanza dal ricevitore o in condizioni di ricezione non ottimali.

La figura di rumore dell’LNA è pari a 1,5 dB.

Guadagno antenna di 2 dBi

L’elemento radiante offre un guadagno nominale di 2 dBi e utilizza una polarizzazione circolare destrorsa RHCP. Questa configurazione è adatta alla ricezione dei segnali trasmessi dai sistemi satellitari compatibili e contribuisce a garantire una ricezione stabile quando l’antenna viene posizionata correttamente.

Alimentazione da 2,2 a 5 V DC

L’amplificatore integrato richiede una tensione di alimentazione compresa tra 2,2 e 5 V DC, generalmente fornita direttamente dalla porta GNSS del dispositivo collegato. Il consumo di corrente è compreso tra 5 e 15 mA. Prima del collegamento è necessario verificare che il dispositivo sia in grado di alimentare correttamente un’antenna GNSS attiva.

Cavo RG174 lungo 3 metri

L’antenna è dotata di un cavo coassiale RG174 lungo 3.000 mm. La lunghezza del cavo permette di installare il dispositivo all’interno di un quadro elettrico, di un veicolo o di un vano tecnico e posizionare l’antenna in una zona meno schermata e più adatta alla ricezione dei segnali satellitari.

Connettore SMA maschio

Il collegamento avviene tramite un connettore SMA maschio. Prima dell’acquisto è opportuno controllare che il router, il gateway o il ricevitore GNSS disponga di una presa compatibile e supporti un’antenna attiva con le caratteristiche elettriche indicate.

Montaggio adesivo

Il sistema di fissaggio adesivo permette di installare l’antenna su una superficie piana senza utilizzare staffe o praticare fori. Può essere applicata su:

• superfici interne di veicoli;
• pannelli e strutture plastiche;
• quadri elettrici;
• armadi tecnici;
• macchinari;
• contenitori per dispositivi IoT.

Per ottenere un fissaggio stabile, la superficie deve essere pulita, asciutta e priva di polvere o residui.

Dimensioni compatte

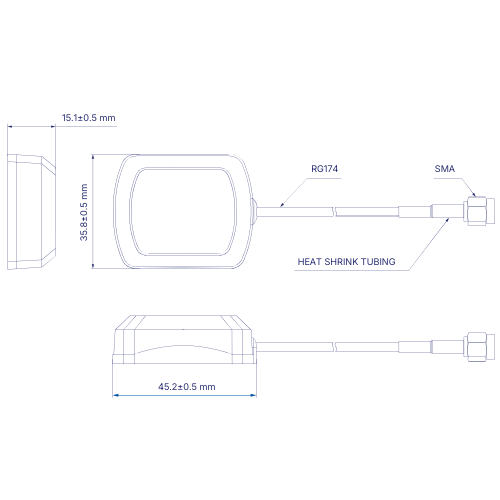

In base al disegno quotato riportato nella scheda tecnica, il corpo dell’antenna misura circa:

• 45,2 mm di lunghezza;
• 35,8 mm di larghezza;
• 15,1 mm di altezza.

Le dimensioni contenute permettono di installarla anche in spazi ridotti, mantenendo limitato l’ingombro complessivo.

Funzionamento da -40°C a +85°C

La temperatura operativa dichiarata è compresa tra -40°C e +85°C. L’antenna può inoltre operare con un’umidità relativa fino al 95%, risultando adatta a numerose applicazioni professionali, industriali e automotive in ambienti adeguatamente protetti.

Applicazioni principali

La Teltonika PR1KSG30 può essere utilizzata per:

• router industriali con ricevitore GNSS;
• gateway IoT;
• sistemi di tracciamento veicoli;
• telematica;
• monitoraggio di flotte;
• localizzazione di macchinari;
• sistemi di telecontrollo;
• applicazioni smart city;
• dispositivi di monitoraggio remoto.

Caratteristiche principali

• Tipologia: antenna GNSS attiva adesiva
• Marca: Teltonika Networks
• Codice prodotto: PR1KSG30
• Intervallo di frequenza: 1575–1602 MHz
• Polarizzazione: RHCP
• Guadagno antenna: 2 dBi
• Impedenza: 50 Ω
• VSWR antenna: 2,0
• Rapporto assiale: 3 dB
• Guadagno LNA: 26 ±2 dB
• Figura di rumore LNA: 1,5 dB
• VSWR LNA: 2,0
• Tensione di alimentazione: 2,2–5 V DC
• Consumo di corrente: 5–15 mA
• Tipo di cavo: RG174
• Lunghezza del cavo: 3.000 mm
• Connettore: SMA maschio
• Metodo di montaggio: adesivo
• Dimensioni: 45,2 × 35,8 × 15,1 mm circa
• Temperatura operativa: da -40°C a +85°C
• Umidità relativa operativa: fino al 95%
• Conformità: RoHS
• Applicazione: ricezione dei segnali GNSS per sistemi di localizzazione e tracciamento
