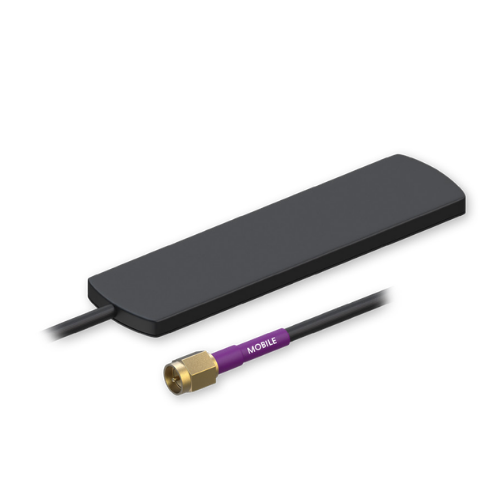

Antenna mobile adesiva SMA Teltonika PR1AS420

Antenna mobile per router e dispositivi industriali

La Teltonika PR1AS420 è un’antenna adesiva progettata per collegare router, gateway e dispositivi di comunicazione mobile dotati di ingresso antenna compatibile. La struttura compatta e il cavo lungo 3 metri permettono di posizionare l’antenna in un punto più favorevole alla ricezione rispetto alla posizione del dispositivo, migliorando la flessibilità dell’installazione.

Bande di frequenza 824–960 e 1710–2170 MHz

L’antenna opera negli intervalli di frequenza:

• 824–960 MHz;
• 1710–2170 MHz.

La copertura delle bande indicate la rende adatta a diverse applicazioni di comunicazione mobile, nel rispetto delle frequenze supportate dal router e dalla rete utilizzata.

Guadagno da 2 dBi

La PR1AS420 offre un guadagno nominale di 2 dBi, contribuendo a garantire una ricezione stabile nelle installazioni in cui l’antenna integrata o posizionata direttamente sul dispositivo non risulta ottimale. La polarizzazione lineare e l’impedenza di 50 Ω permettono l’integrazione con apparecchiature di rete compatibili.

Installazione mediante supporto adesivo

Il sistema di montaggio adesivo consente di applicare l’antenna direttamente su una superficie piana, senza praticare fori o utilizzare staffe aggiuntive. Questa soluzione facilita l’installazione su:

• pareti interne di armadi tecnici;
• quadri elettrici;
• superfici plastiche;
• pannelli;
• vetri;
• interni di veicoli;
• strutture di macchinari.

La superficie deve essere pulita, asciutta e idonea al fissaggio adesivo.

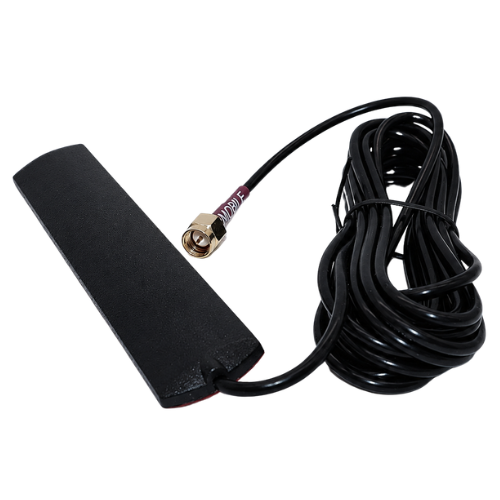

Cavo RG174 lungo 3 metri

L’antenna è dotata di un cavo coassiale RG174 lungo 3.000 mm, che permette di distanziare il punto di ricezione dal router o dal gateway. La lunghezza del cavo consente di raggiungere zone più esposte o meno schermate, mantenendo il dispositivo installato all’interno di un quadro, di un armadio o di un vano protetto.

Connettore SMA maschio

Il collegamento al dispositivo avviene tramite un connettore SMA maschio. Prima dell’acquisto è necessario verificare che il router o il dispositivo disponga di un connettore compatibile e che utilizzi le stesse bande di frequenza dichiarate per l’antenna.

Design compatto e sottile

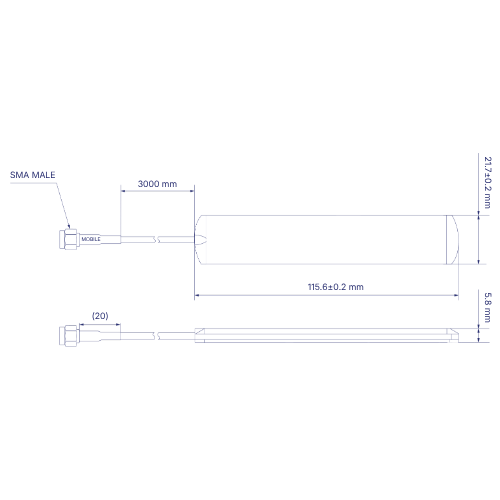

Il corpo dell’antenna misura circa:

• 115,6 mm di lunghezza;
• 21,7 mm di larghezza;
• 5,8 mm di spessore.

Il profilo sottile permette di installarla anche in spazi ridotti, senza creare un ingombro eccessivo all’interno dell’applicazione.

Funzionamento da -40°C a +85°C

La temperatura operativa compresa tra -40°C e +85°C consente l’utilizzo dell’antenna in ambienti caratterizzati da condizioni termiche variabili. Può operare con un’umidità relativa fino al 95%, risultando adatta a numerose applicazioni professionali e industriali in ambienti interni protetti.

Grado di protezione IP50

Il grado di protezione IP50 protegge l’antenna dall’ingresso di polvere in quantità tali da comprometterne il funzionamento. Il prodotto non dispone però di protezione contro l’acqua e deve quindi essere installato in ambienti interni o all’interno di strutture adeguatamente protette.

Applicazioni principali

L’antenna Teltonika PR1AS420 può essere utilizzata per:

• router industriali;
• gateway cellulari;
• sistemi IoT;
• impianti di telecontrollo;
• sistemi di videosorveglianza;
• quadri elettrici con connettività mobile;
• distributori automatici;
• applicazioni automotive;
• sistemi di monitoraggio remoto.

Caratteristiche principali

• Tipologia: antenna mobile adesiva
• Marca: Teltonika Networks
• Codice prodotto: PR1AS420
• Intervallo di frequenza: 824–960 MHz
• Secondo intervallo di frequenza: 1710–2170 MHz
• Guadagno: 2 dBi
• Polarizzazione: lineare
• Impedenza: 50 Ω
• VSWR: 2,0
• Tipo di cavo: RG174
• Lunghezza del cavo: 3.000 mm
• Connettore: SMA maschio
• Metodo di montaggio: adesivo
• Lunghezza antenna: 115,6 ±0,2 mm
• Larghezza antenna: 21,7 ±0,2 mm
• Spessore antenna: 5,8 mm
• Temperatura operativa: da -40°C a +85°C
• Umidità relativa operativa: massimo 95%
• Grado di protezione: IP50
• Conformità: RoHS
• Applicazione: ricezione del segnale mobile su router e dispositivi compatibili
