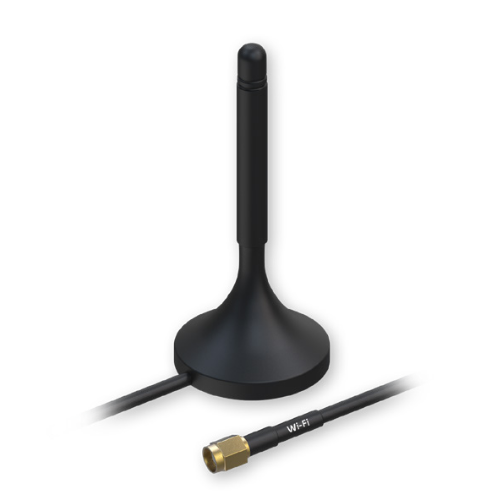

Antenna Wi-Fi Magnetica RP-SMA Teltonika PR1KRF30

Antenna Wi-Fi per router e dispositivi industriali

La Teltonika PR1KRF30 è un’antenna esterna progettata per migliorare la flessibilità di installazione dei dispositivi dotati di connettività Wi-Fi nella banda dei 2,4 GHz. Può essere collegata a router industriali, gateway IoT, access point e altre apparecchiature compatibili, permettendo di distanziare l’antenna dal dispositivo e collocarla in una posizione meno schermata.

Banda Wi-Fi da 2400 a 2500 MHz

L’antenna opera nell’intervallo di frequenza compreso tra 2400 e 2500 MHz, corrispondente alla banda Wi-Fi dei 2,4 GHz. Prima del collegamento è necessario verificare che il dispositivo utilizzi la stessa banda di frequenza e disponga di una presa RP-SMA compatibile.

Guadagno da 3 dBi

La PR1KRF30 offre un guadagno nominale di 3 dBi, adatto a numerose applicazioni wireless professionali e industriali. Il guadagno contribuisce a migliorare la copertura e la stabilità del collegamento quando l’antenna integrata o direttamente collegata al dispositivo si trova in una posizione sfavorevole.

Polarizzazione lineare

L’antenna utilizza una polarizzazione lineare e presenta un’impedenza nominale di 50 Ω. Per ottenere prestazioni adeguate è consigliabile installarla in posizione verticale e su una superficie metallica stabile, evitando ostacoli immediatamente vicini all’elemento radiante.

Base magnetica per un montaggio rapido

La base magnetica permette di fissare l’antenna su superfici metalliche senza utilizzare viti, staffe o adesivi. Questa soluzione risulta particolarmente pratica per installazioni su:

• armadi metallici;
• quadri elettrici;
• pannelli industriali;
• strutture di macchinari;
• scaffalature;
• veicoli;
• contenitori metallici.

Il fissaggio magnetico consente inoltre di spostare rapidamente l’antenna durante le operazioni di configurazione o manutenzione.

Cavo RG174 lungo 1,5 metri

L’antenna è dotata di un cavo coassiale RG174 lungo 1.500 mm, con una tolleranza dichiarata di ±50 mm. La lunghezza del cavo permette di mantenere il router o il gateway all’interno di un quadro o di un armadio, posizionando l’antenna all’esterno o in un punto più favorevole alla propagazione del segnale.

Connettore RP-SMA maschio

Il collegamento al dispositivo avviene mediante un connettore RP-SMA maschio. Il connettore RP-SMA non deve essere confuso con il tradizionale SMA. Prima dell’acquisto è quindi importante controllare sia la filettatura sia la configurazione del contatto centrale della presa presente sul dispositivo.

Design compatto

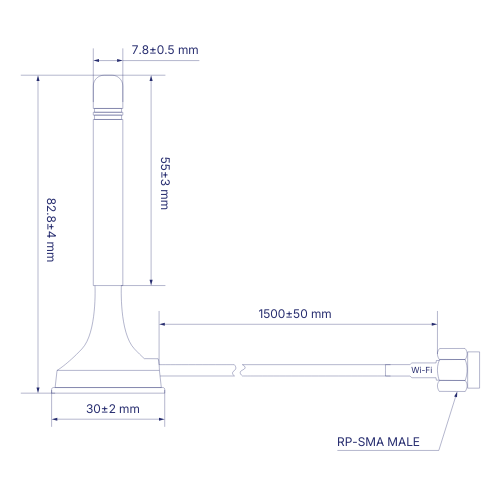

Secondo il disegno quotato riportato nella scheda tecnica, l’antenna presenta dimensioni contenute:

• altezza complessiva di circa 82,8 mm;
• elemento verticale lungo circa 55 mm;
• base magnetica con diametro di circa 30 mm;
• diametro superiore di circa 7,8 mm.

Il formato compatto permette di utilizzarla anche in installazioni con spazio limitato.

Diagramma di radiazione a 2450 MHz

La scheda tecnica riporta i diagrammi di radiazione in elevazione e azimut alla frequenza di 2450 MHz. Il diagramma in azimut mostra una distribuzione del segnale sostanzialmente uniforme attorno all’antenna, caratteristica utile nelle applicazioni in cui i dispositivi wireless si trovano in direzioni differenti rispetto al punto di installazione.

Applicazioni principali

La Teltonika PR1KRF30 può essere utilizzata con dispositivi compatibili installati in:

• reti Wi-Fi industriali;
• router industriali;
• gateway IoT;
• sistemi di telecontrollo;
• macchine automatiche;
• quadri elettrici;
• sistemi di videosorveglianza;
• applicazioni automotive;
• punti vendita;
• infrastrutture smart city.

Conformità RoHS

Il prodotto è dichiarato conforme alla direttiva RoHS, relativa alla limitazione dell’impiego di determinate sostanze pericolose nei componenti elettrici ed elettronici.

Caratteristiche principali

• Tipologia: antenna Wi-Fi magnetica
• Marca: Teltonika Networks
• Codice prodotto: PR1KRF30
• Banda wireless: Wi-Fi 2,4 GHz
• Intervallo di frequenza: 2400–2500 MHz
• Guadagno: 3 dBi
• Polarizzazione: lineare
• Impedenza: 50 Ω
• VSWR: 2,0
• Tipo di cavo: RG174
• Lunghezza del cavo: 1.500 ±50 mm
• Connettore: RP-SMA maschio
• Metodo di montaggio: base magnetica
• Altezza complessiva: 82,8 ±4 mm
• Lunghezza dell’elemento verticale: 55 ±3 mm
• Diametro della base: 30 ±2 mm
• Diametro superiore: 7,8 ±0,5 mm
• Conformità: RoHS
• Categoria consigliata: Connessioni
• Applicazione: collegamento Wi-Fi di router, gateway e dispositivi compatibili
