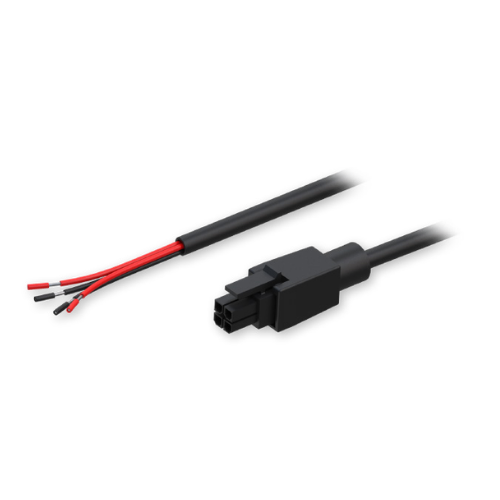

Cavo di Alimentazione Teltonika PR2PL15B

Cavo di alimentazione a 4 Fili Liberi per dispositivi Teltonika

Il PR2PL15B è un cavo di alimentazione Teltonika progettato per collegare dispositivi compatibili a una sorgente elettrica mediante quattro conduttori con estremità libere. La configurazione consente di realizzare collegamenti personalizzati all’interno di quadri elettrici, armadi di automazione, veicoli e sistemi industriali, adattando il cablaggio alle caratteristiche dell’impianto.

Connettore a 4 pin con passo da 3 mm

Un’estremità del cavo è dotata di un connettore a 4 pin con passo da 3 mm, destinato al collegamento diretto con la presa del dispositivo compatibile. Il connettore preassemblato permette di ridurre i tempi di installazione ed evita di dover realizzare manualmente il collegamento sul lato dell’apparecchiatura.

Quattro conduttori con estremità libere

L’estremità opposta presenta quattro fili separati e aperti, pronti per essere collegati a:

• morsettiere;
• alimentatori industriali;
• relè;
• sistemi elettrici;
• quadri di comando;
• batterie o sorgenti DC compatibili.

La porzione nella quale i conduttori risultano separati misura circa 90 mm, mentre ogni estremità presenta una parte preparata di circa 10 mm.

Conduttori da 0,5 mm²

Il cavo utilizza quattro conduttori con sezione di 0,5 mm², equivalente a 20 AWG. La sezione permette di sostenere una corrente continua massima dichiarata di 4,5 A per contatto, nel rispetto delle condizioni elettriche previste dal produttore.

Codifica dei fili

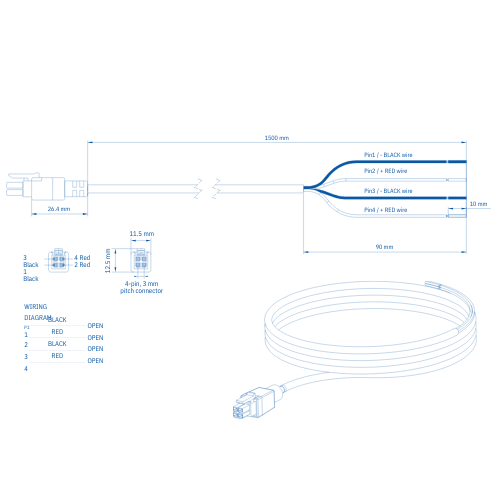

Lo schema di cablaggio riportato nella scheda tecnica prevede:

• Pin 1 – filo nero: negativo;
• Pin 2 – filo rosso: positivo;
• Pin 3 – filo nero: negativo;
• Pin 4 – filo rosso: positivo.

La doppia coppia positiva e negativa consente di distribuire l’alimentazione sui quattro contatti del connettore. Prima dell’installazione è necessario verificare la piedinatura del dispositivo Teltonika da collegare.

Lunghezza totale di 1,5 metri

Il PR2PL15B presenta una lunghezza complessiva di 1.500 mm, equivalente a 1,5 metri. Questa misura offre una buona flessibilità nell’installazione, consentendo di posizionare il dispositivo a una certa distanza dall’alimentatore o dalla morsettiera di collegamento.

Tensione massima di 300 V

Il cavo supporta una tensione massima dichiarata di 300 V e una tensione massima UL anch’essa pari a 300 V. La tensione di isolamento del materiale del cavo è pari a 1,5 kV. Questi valori rappresentano le caratteristiche massime del cavo e non devono essere confusi con la tensione di alimentazione ammessa dal dispositivo collegato, che deve essere sempre verificata separatamente.

Funzionamento da -20°C a +80°C

L’intervallo di temperatura dichiarato è compreso tra -20°C e +80°C. Il cavo può quindi essere utilizzato in numerose applicazioni industriali, professionali e automotive, nel rispetto delle condizioni ambientali e dei limiti del dispositivo collegato.

Applicazioni principali

Il cavo Teltonika PR2PL15B può essere utilizzato per il collegamento di dispositivi compatibili installati in:

• quadri elettrici;
• armadi di automazione;
• router industriali;
• gateway IoT;
• sistemi di telecontrollo;
• impianti di videosorveglianza;
• veicoli;
• macchine automatiche;
• infrastrutture di rete industriali.

Conformità RoHS

Il prodotto è dichiarato conforme alla direttiva RoHS, relativa alla limitazione dell’impiego di determinate sostanze pericolose nei componenti elettrici ed elettronici.

Caratteristiche principali

• Tipologia: cavo di alimentazione a fili liberi
• Marca: Teltonika Networks
• Codice prodotto: PR2PL15B
• Connettore lato dispositivo: 4 pin
• Passo del connettore: 3 mm
• Estremità opposta: 4 fili liberi
• Numero di conduttori: 4
• Sezione dei conduttori: 0,5 mm²
• Calibro dei conduttori: 20 AWG
• Lunghezza totale: 1.500 mm
• Lunghezza dei fili separati: circa 90 mm
• Preparazione delle estremità: circa 10 mm
• Pin 1: filo nero, negativo
• Pin 2: filo rosso, positivo
• Pin 3: filo nero, negativo
• Pin 4: filo rosso, positivo
• Tensione massima: 300 V
• Tensione massima certificata UL: 300 V
• Corrente continua massima per contatto: 4,5 A
• Tensione di isolamento: 1,5 kV
• Temperatura operativa: da -20°C a +80°C
• Conformità: RoHS
• Categoria consigliata: Connessioni
• Applicazione: alimentazione di dispositivi Teltonika compatibili mediante cablaggio personalizzato
