Encoder PROFINET SICK AFM60A-S4NB018x12

Rilevamento assoluto preciso e affidabile

Il SICK AFM60A-S4NB018x12 è un encoder assoluto multiturn della serie AFS/AFM60 Ethernet, sviluppato per misurare con precisione la posizione angolare e il numero di rotazioni di alberi, motori e componenti meccanici.

La tecnologia assoluta conserva il valore della posizione anche dopo l’interruzione dell’alimentazione, evitando la necessità di effettuare una nuova ricerca dello zero al riavvio della macchina. È quindi ideale per sistemi di movimentazione, macchine automatiche, impianti di produzione, logistica e controllo degli assi.

Risoluzione multiturn 18 bit × 12 bit

L’encoder offre una risoluzione massima di 262.144 posizioni per giro, corrispondenti a 18 bit, e può conteggiare fino a 4.096 rotazioni, equivalenti a 12 bit.

La risoluzione complessiva di 18 × 12 bit permette di monitorare con elevata precisione sia il movimento all’interno del singolo giro sia la posizione su più rotazioni. Il limite di errore di 0,03° e l’elevata ripetibilità garantiscono misurazioni affidabili nei processi che richiedono un posizionamento accurato.

Comunicazione PROFINET veloce

L’interfaccia PROFINET consente l’integrazione diretta dell’encoder nelle reti industriali Ethernet e nei sistemi di controllo basati su PLC.

Il dispositivo supporta il profilo encoder V4.1 Class 3, velocità di trasmissione di 10 o 100 Mbit/s e un cycle time fino a 1 ms. Le due porte Ethernet M12 con codifica D permettono il collegamento in linea e semplificano la realizzazione della rete all’interno della macchina.

Parametrizzazione e diagnostica avanzate

Tramite PROFINET è possibile configurare diversi parametri dell’encoder, tra cui:

• numero di impulsi per giro;
• numero di rotazioni;
• valore preset;
• direzione di conteggio;
• frequenza di campionamento;
• unità di misura della velocità;
• funzionalità per assi rotativi.

Il dispositivo mette inoltre a disposizione dati diagnostici utili per il monitoraggio delle condizioni operative, come temperature minime e massime, velocità rilevata, numero di accensioni e ore di funzionamento.

Albero maschio da 10 mm

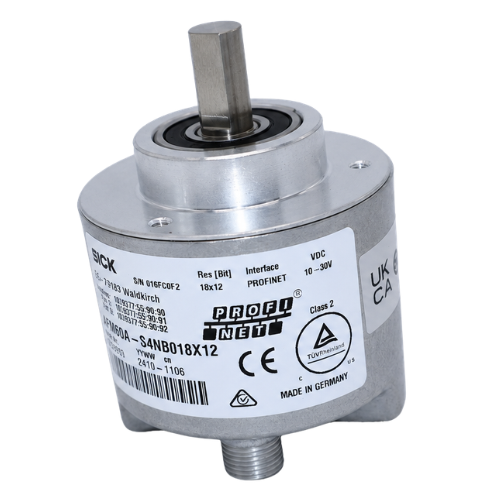

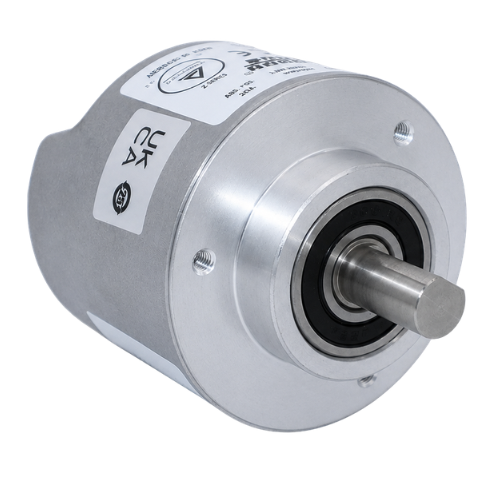

L’encoder presenta un’esecuzione meccanica con albero maschio da 10 mm, lunghezza di 19 mm e flangia fissa.

L’albero in acciaio inox supporta carichi fino a 80 N in direzione radiale e 40 N in direzione assiale. La velocità di esercizio fino a 9.000 giri al minuto ne permette l’utilizzo anche su azionamenti e macchinari caratterizzati da movimenti rapidi.

Resistente agli ambienti industriali

L’alloggiamento e la flangia in alluminio assicurano robustezza meccanica mantenendo il peso complessivo a circa 0,2 kg.

Il grado di protezione raggiunge IP65 sul lato albero e IP67 sul lato alloggiamento con i controconnettori correttamente montati. L’intervallo operativo da -40°C a +85°C e l’elevata resistenza a urti e vibrazioni rendono l’encoder adatto anche agli ambienti industriali più impegnativi.

Caratteristiche principali

• Tipologia: encoder assoluto multiturn
• Modello: SICK AFM60A-S4NB018x12
• Serie: AFS/AFM60 Ethernet
• Codice articolo: 1059039
• Interfaccia: PROFINET
• Profilo encoder: V4.1 Class 3
• Risoluzione per giro: 262.144 posizioni, 18 bit
• Numero di rotazioni: 4.096, 12 bit
• Risoluzione complessiva: 18 bit × 12 bit
• Limite di errore: 0,03°
• Velocità Ethernet: 10/100 Mbit/s
• Cycle time: ≤ 1 ms
• Tempo di inizializzazione: 6 secondi
• Esecuzione meccanica: albero maschio con flangia fissa
• Diametro albero: 10 mm
• Lunghezza albero: 19 mm
• Velocità di esercizio: fino a 9.000 giri/min
• Carico radiale dell’albero: 80 N
• Carico assiale dell’albero: 40 N
• Alimentazione: 10–30 V DC
• Consumo energetico: ≤ 3 W
• Collegamento alimentazione: M12 a 4 poli, codifica A

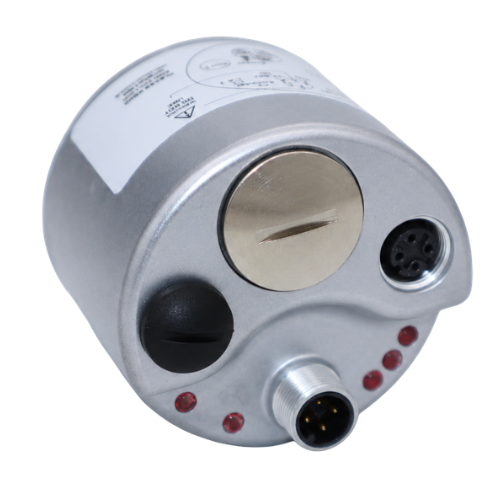

• Collegamenti PROFINET: 2 M12 a 4 poli, codifica D
• Protezione: IP65 lato albero e IP67 lato alloggiamento
• Temperatura operativa: da -40°C a +85°C
• Materiale albero: acciaio inox
• Materiale alloggiamento: alluminio
• Peso: circa 0,2 kg
