Fotocellula a Sbarramento SICK GSE10-P4211

Rilevamento affidabile con sistema a sbarramento

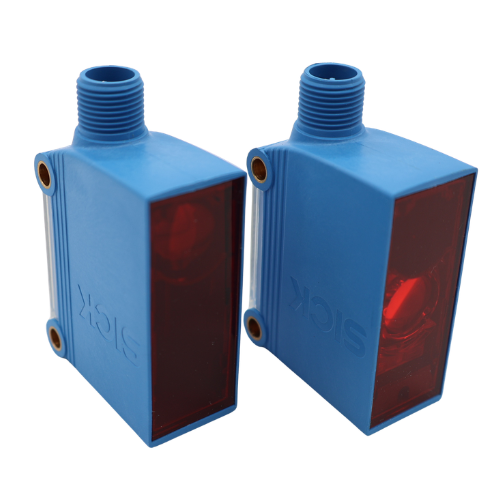

La SICK GSE10-P4211 è una fotocellula fotoelettrica a sbarramento della serie G10, composta da un trasmettitore e da un ricevitore installati uno di fronte all’altro. Il trasmettitore genera un fascio luminoso diretto verso il ricevitore. Quando un oggetto interrompe il fascio, il sensore genera il segnale di commutazione. Questo principio assicura un rilevamento stabile anche in presenza di oggetti scuri, irregolari o con superfici poco riflettenti.

Portata massima fino a 40 metri

La fotocellula offre una distanza operativa fino a 35 metri e una portata massima di 40 metri, risultando adatta anche al controllo di aree estese, nastri trasportatori e varchi industriali. La luce rossa visibile prodotta dal LED PinPoint facilita l’allineamento tra trasmettitore e ricevitore durante l’installazione. La sensibilità può essere regolata mediante il potenziometro integrato per adattare il sistema alle condizioni dell’applicazione.

Commutazione PNP NO/NC selezionabile

Il ricevitore dispone di un’uscita di commutazione PNP con modalità light-on oppure dark-on selezionabile tramite commutatore. Questa funzione consente di configurare il sensore con logica normalmente aperta o normalmente chiusa, adattandolo facilmente agli ingressi del PLC e alle esigenze del sistema di controllo.

Rilevamento rapido per linee automatizzate

Il tempo di risposta fino a 500 µs e la frequenza di commutazione di 1.000 Hz permettono di rilevare oggetti in movimento all’interno di processi produttivi rapidi e continui. La fotocellula è indicata per il conteggio dei prodotti, il controllo del passaggio, il rilevamento della presenza e il monitoraggio di nastri trasportatori, porte automatiche e sistemi logistici.

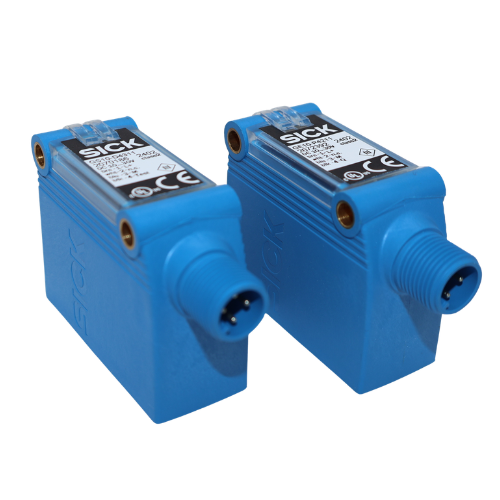

Installazione semplice con connettori M12

Il trasmettitore e il ricevitore utilizzano connettori maschio M12 a 4 poli, che semplificano il cablaggio e la sostituzione dei componenti durante le attività di manutenzione. Gli indicatori LED consentono di verificare rapidamente lo stato di alimentazione e la corretta ricezione del fascio luminoso. L’ingresso di test permette inoltre di disattivare temporaneamente il trasmettitore per controllare il funzionamento del sistema.

Resistente agli ambienti industriali

La custodia in plastica ABS e PMMA presenta dimensioni compatte di 20 × 50 × 39 mm e un grado di protezione IP67. Il funzionamento da -30°C a +60°C, insieme alle protezioni contro inversione di polarità, sovracorrente, cortocircuito e impulsi di disturbo, rende la GSE10-P4211 adatta ad ambienti industriali esposti a polvere, umidità e variazioni di temperatura.

Caratteristiche principali

• Tipologia: fotocellula fotoelettrica a sbarramento

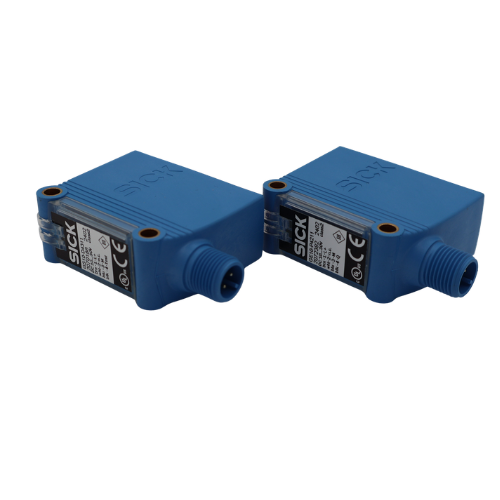

• Configurazione: trasmettitore e ricevitore
• Modello: SICK GSE10-P4211
• Serie: G10
• Codice articolo: 1064706
• Distanza operativa: fino a 35 m
• Portata massima: fino a 40 m
• Sorgente luminosa: LED rosso PinPoint
• Lunghezza d’onda: 625 nm
• Uscita di commutazione: PNP
• Funzionamento: light-on/dark-on selezionabile
• Logica di uscita: NO/NC selezionabile
• Corrente massima di uscita: 100 mA
• Frequenza di commutazione: 1.000 Hz
• Tempo di risposta: ≤ 500 µs
• Regolazione: potenziometro a 270°
• Alimentazione: 10–30 V DC
• Assorbimento trasmettitore: ≤ 15 mA
• Assorbimento ricevitore: ≤ 20 mA
• Collegamento: connettore M12 maschio a 4 poli
• Ingresso di test: presente sul trasmettitore
• Grado di protezione: IP67
• Temperatura operativa: da -30°C a +60°C

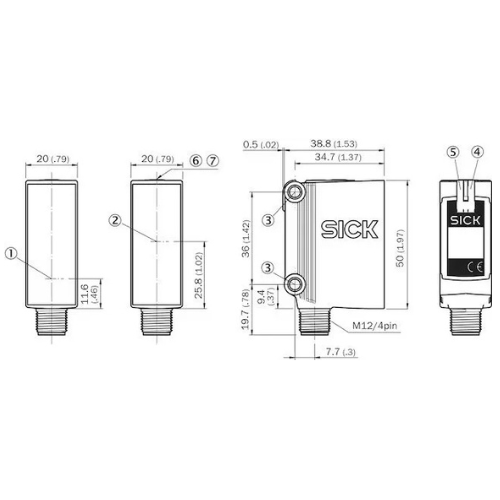

• Dimensioni: 20 × 50 × 39 mm
• Peso complessivo: 70 g
• Materiale della custodia: ABS e PMMA
