Fotocellula Laser a Riflettore SICK GL6L-P4211

Rilevamento laser preciso e affidabile

La SICK GL6L-P4211 è una fotocellula fotoelettrica a riflettore della serie G6, sviluppata per rilevare la presenza e il passaggio di oggetti mediante un fascio laser riflesso da un catarifrangente. Il punto luminoso estremamente concentrato consente di individuare componenti piccoli, bordi, aperture e particolari difficili da rilevare con una fotocellula LED tradizionale. È particolarmente indicata per macchine automatiche, sistemi di confezionamento, linee di assemblaggio e applicazioni logistiche.

Portata massima fino a 12 metri

La fotocellula presenta una distanza minima di lavoro di 80 mm e una portata massima di 12 metri utilizzando il riflettore di riferimento P250F. La distanza raccomandata per un funzionamento stabile arriva fino a 10 metri, mentre l’intervallo consigliato per ottenere le migliori prestazioni è compreso tra 80 mm e 4,2 metri. La distanza di rilevamento può essere regolata tramite il potenziometro integrato, permettendo di adattare facilmente il sensore alle caratteristiche dell’applicazione.

Laser rosso visibile di classe 1

La sorgente luminosa utilizza un laser rosso visibile di classe 1 con lunghezza d’onda di 680 nm. Il punto luminoso misura circa 3,5 mm a una distanza di un metro, facilitando l’allineamento del sensore con il riflettore e consentendo di rilevare oggetti di piccole dimensioni. La ridotta dispersione del fascio mantiene il punto luminoso concentrato anche sulle distanze più elevate, migliorando la precisione del rilevamento.

Filtro polarizzato contro i falsi segnali

Il filtro polarizzato integrato permette di distinguere la luce restituita dal catarifrangente da quella riflessa direttamente da superfici lucide. Questa caratteristica riduce il rischio di commutazioni errate in presenza di oggetti metallici, confezioni lucide, materiali plastici riflettenti o superfici speculari.

Uscita PNP NO/NC selezionabile

La GL6L-P4211 dispone di un’uscita digitale PNP con modalità di commutazione light-on o dark-on selezionabile tramite l’apposito interruttore.

La configurazione permette di ottenere:

• funzionamento normalmente chiuso in modalità light-on;
• funzionamento normalmente aperto in modalità dark-on.

Il sensore può quindi essere adattato facilmente alla logica richiesta dal PLC o dal sistema di controllo industriale.

Rilevamento rapido sulle linee automatizzate

La frequenza di commutazione di 1.000 Hz e il tempo di risposta non superiore a 625 µs consentono di controllare oggetti in movimento durante processi produttivi rapidi e continui. La fotocellula può essere utilizzata per il conteggio dei prodotti, il controllo del passaggio, la verifica della presenza e il rilevamento di piccoli componenti su nastri trasportatori e linee automatizzate.

Formato miniaturizzato

Le dimensioni di appena 12 × 31,5 × 21 mm permettono di installare il sensore anche in spazi particolarmente ridotti. Il collegamento tramite connettore maschio M8 a 4 poli semplifica il cablaggio e le operazioni di sostituzione. Gli indicatori LED verde e giallo consentono inoltre di verificare rapidamente l’alimentazione e lo stato di ricezione della luce.

Resistente agli ambienti industriali

La custodia in ABS e lo schermo frontale in PMMA garantiscono leggerezza e resistenza. Il grado di protezione IP67 consente l’utilizzo in ambienti esposti a polvere e umidità. Il funzionamento da -20°C a +50°C, insieme alla resistenza a urti, vibrazioni e luce ambientale, rende la fotocellula adatta alle condizioni tipiche dell’automazione industriale.

Caratteristiche principali

• Tipologia: fotocellula laser a catarifrangente
• Modello: SICK GL6L-P4211
• Serie: G6
• Codice articolo: 1105822
• Principio di funzionamento: sensore fotoelettrico a riflettore
• Distanza minima di lavoro: 0,08 m
• Portata massima: 12 m
• Distanza raccomandata: fino a 10 m
• Intervallo per prestazioni ottimali: da 0,08 a 4,2 m
• Riflettore di riferimento: P250F
• Filtro polarizzato: sì
• Sorgente luminosa: laser rosso visibile
• Classe laser: 1
• Lunghezza d’onda: 680 nm
• Dimensione del punto luminoso: 3,5 mm a 1 m
• Oggetto minimo rilevabile: circa 3,5 mm a 1 m
• Regolazione: potenziometro
• Uscita digitale: PNP
• Funzionamento: light-on/dark-on selezionabile
• Logica di uscita: NO/NC selezionabile
• Corrente massima di uscita: 100 mA
• Frequenza di commutazione: 1.000 Hz
• Tempo di risposta: ≤ 625 µs
• Alimentazione: 10–30 V DC
• Consumo di corrente: ≤ 20 mA
• Collegamento: connettore M8 maschio a 4 poli
• Grado di protezione: IP67
• Temperatura operativa: da -20°C a +50°C

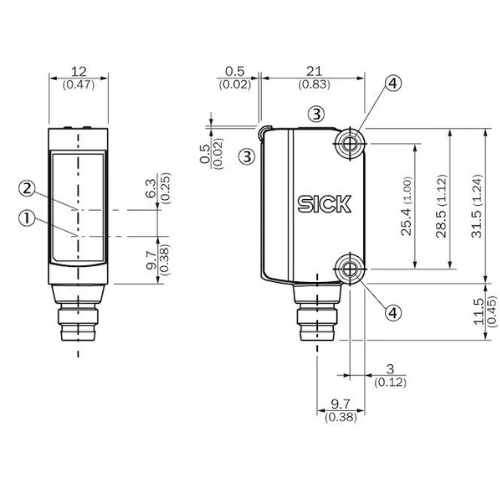

• Dimensioni: 12 × 31,5 × 21 mm
• Peso: circa 60 g
• Materiale della custodia: ABS
• Materiale dello schermo frontale: PMMA
