Fotocellula Laser ToF SICK WTT12L-B2562

Rilevamento a tempo di volo fino a 3,8 metri

La SICK WTT12L-B2562 è una fotocellula fotoelettrica multitask della serie PowerProx, sviluppata per rilevare oggetti su distanze elevate mediante il principio del tempo di propagazione della luce, conosciuto anche come Time of Flight. Il sensore misura il tempo impiegato dal fascio luminoso per raggiungere l’oggetto e tornare al ricevitore. Questa tecnologia permette di determinare la distanza in modo affidabile, riducendo l’influenza esercitata dal colore, dalla luminosità e dal grado di riflessione della superficie.

Soppressione affidabile dello sfondo

La tecnologia BGS consente alla fotocellula di riconoscere gli oggetti entro la distanza configurata e di ignorare le superfici collocate oltre la soglia di commutazione. Questa caratteristica è utile nelle applicazioni in cui dietro al prodotto sono presenti pareti, strutture metalliche, scaffalature, parti della macchina o nastri trasportatori che non devono generare un segnale. La distanza massima di rilevamento è compresa tra 50 mm e 3.800 mm, mentre l’intervallo regolabile indicato per il funzionamento è compreso tra 100 mm e 3.800 mm.

Rilevamento stabile su oggetti chiari e scuri

La tecnologia Time of Flight permette di rilevare oggetti con un grado di remissione compreso indicativamente tra il 6% e il 90%. La fotocellula può quindi controllare sia superfici chiare sia oggetti scuri, mantenendo un comportamento più stabile rispetto ai tradizionali sensori energetici basati esclusivamente sull’intensità della luce riflessa. È indicata per rilevare scatole, contenitori, pallet, componenti industriali e materiali con colori o finiture differenti.

Laser rosso visibile di classe 1

La sorgente luminosa utilizza un laser rosso visibile di classe 1 con lunghezza d’onda di 658 nm. Il fascio luminoso facilita il posizionamento e l’allineamento del sensore durante l’installazione. Alla distanza massima di 3,8 metri, il punto luminoso presenta un diametro di circa 18 mm. La classe laser 1 consente l’impiego del dispositivo nelle comuni applicazioni industriali, nel rispetto delle indicazioni di installazione previste dal produttore.

Configurazione tramite teach-in

Il pulsante teach-in semplificato permette di configurare rapidamente la soglia di rilevamento in base alla posizione dell’oggetto. Il sensore dispone inoltre di potenziometro e indicatori LED per controllare:

• alimentazione del dispositivo;
• stato della ricezione luminosa;
• stato dell’uscita di commutazione;
• corretta impostazione della distanza.

Questa configurazione rende più rapide le operazioni di installazione, regolazione e sostituzione del sensore.

Uscite complementari PNP/NPN

La WTT12L-B2562 dispone di uscite di commutazione PNP/NPN in opposizione di fase, indicate come Q e /Q. Le due uscite complementari permettono di ottenere contemporaneamente segnali opposti e di configurare il funzionamento light-on o dark-on. Il sensore può quindi essere integrato in sistemi con logica normalmente aperta o normalmente chiusa. La corrente massima di uscita è pari a 100 mA.

Prestazioni adatte all’automazione industriale

Il tempo di risposta non superiore a 5 ms e la frequenza di commutazione di 100 Hz permettono di controllare oggetti in movimento su linee di produzione e sistemi di movimentazione.

La fotocellula è particolarmente indicata per:

• rilevamento di pallet e contenitori;
• controllo della presenza su trasportatori;
• sistemi di stoccaggio automatico;
• logistica industriale;
• controllo del flusso dei materiali;
• rilevamento di oggetti con colori differenti.

Collegamento M12 a 5 poli

Il collegamento elettrico avviene tramite un connettore maschio M12 a 5 poli. Oltre all’alimentazione e alle uscite complementari Q e /Q, il quinto polo permette di disattivare l’emettitore tramite l’ingresso “Sender off”. Questa funzione può essere utilizzata per effettuare controlli diagnostici o gestire applicazioni con più sensori.

Custodia resistente in VISTAL®

La custodia è realizzata in materiale plastico VISTAL®, sviluppato per offrire una buona resistenza meccanica mantenendo contenuti peso e dimensioni. Il grado di protezione IP67 permette l’utilizzo in ambienti esposti a polvere e umidità. La fotocellula può funzionare a temperature comprese tra -35°C e +50°C, risultando adatta anche a magazzini, impianti logistici e applicazioni industriali caratterizzate da condizioni ambientali impegnative.

Caratteristiche principali

• Tipologia: fotocellula laser con soppressione dello sfondo
• Modello: SICK WTT12L-B2562
• Serie: PowerProx
• Codice articolo: 1072637
• Principio di funzionamento: sensore fotoelettrico energetico
• Tecnologia di rilevamento: Time of Flight
• Tecnologia dello sfondo: soppressione BGS
• Distanza massima di rilevamento: 3.800 mm
• Campo massimo: da 50 a 3.800 mm
• Campo regolabile: da 100 a 3.800 mm
• Sorgente luminosa: laser rosso visibile
• Classe laser: 1
• Lunghezza d’onda: 658 nm
• Dimensione del punto luminoso: circa 18 mm a 3.800 mm
• Configurazione: pulsante teach-in semplificato
• Uscite di commutazione: PNP/NPN complementari
• Numero di uscite: 2, Q e /Q
• Funzionamento: light-on/dark-on
• Logica di uscita: NO/NC
• Corrente massima di uscita: 100 mA
• Tempo di risposta: ≤ 5 ms
• Frequenza di commutazione: 100 Hz
• Ingresso supplementare: disattivazione dell’emettitore
• Alimentazione: 10–30 V DC
• Consumo di corrente: 70 mA
• Collegamento: connettore M12 maschio a 5 poli
• Grado di protezione: IP67
• Temperatura operativa: da -35°C a +50°C
• Tempo di inizializzazione: inferiore a 300 ms

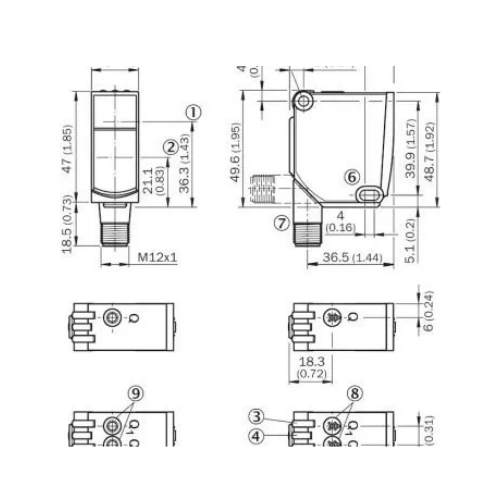

• Dimensioni: 20 × 49,6 × 44,2 mm
• Peso: 48 g
• Materiale della custodia: plastica VISTAL®
• Materiale dell’ottica: PMMA
