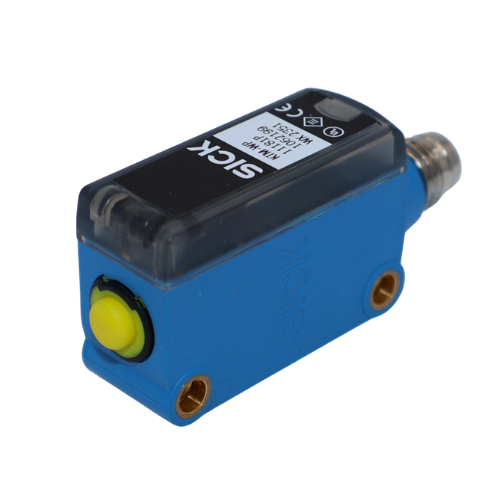

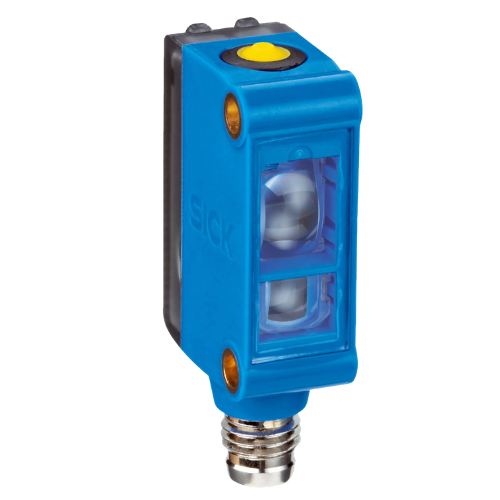

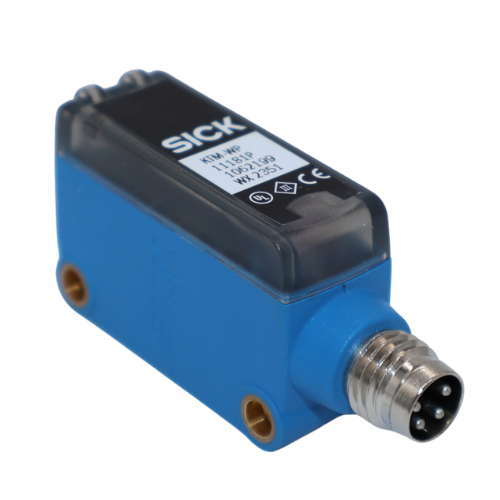

Lettore di Contrasto SICK KTM-WP11181P

Rilevamento preciso di tacche e contrasti

Il SICK KTM-WP11181P è un sensore di contrasto compatto della serie KTM Prime, sviluppato per rilevare tacche di registro, marcature, differenze di luminosità e variazioni di contrasto presenti su materiali e prodotti in movimento.

È particolarmente indicato per macchine di confezionamento, linee di stampa, sistemi di etichettatura e processi automatici nei quali è necessario identificare con precisione un riferimento grafico o una marcatura.

Distanza di rilevamento fino a 12,5 mm

Il sensore opera con una distanza di rilevamento fino a 12,5 mm e una tolleranza di ±3 mm, offrendo una buona flessibilità durante il posizionamento rispetto al materiale da controllare.

Il punto luminoso longitudinale da 1,6 × 9,5 mm permette di riconoscere efficacemente marcature e differenze di contrasto anche su superfici in movimento.

Tecnologia LED RGB

La sorgente luminosa LED RGB utilizza lunghezze d’onda di 470, 525 e 625 nm. Il lettore seleziona la luce più adatta alle caratteristiche cromatiche della marcatura e dello sfondo, migliorando l’affidabilità del rilevamento.

Questa tecnologia consente di distinguere contrasti presenti su materiali, etichette e confezioni con colori differenti, riducendo il rischio di commutazioni errate.

Configurazione tramite teach-in

Il pulsante teach-in integrato permette di configurare rapidamente la soglia di commutazione in base alla marcatura da riconoscere.

Il KTM-WP11181P supporta:

• teach-in statico a due punti;
• teach-in dinamico;
• regolazione della soglia tra marcatura e sfondo;
• teach-in tramite segnale esterno;
• blocco dei pulsanti contro modifiche involontarie.

Gli indicatori LED verde e giallo consentono di verificare immediatamente lo stato operativo e il segnale di commutazione.

Commutazione rapida con uscita PNP

La frequenza di commutazione di 15 kHz e il tempo di risposta di soli 32 µs permettono di rilevare tacche e marcature anche su linee produttive veloci.

L’uscita di commutazione PNP può funzionare in modalità light-on oppure dark-on, adattandosi alla logica di controllo richiesta dal macchinario.

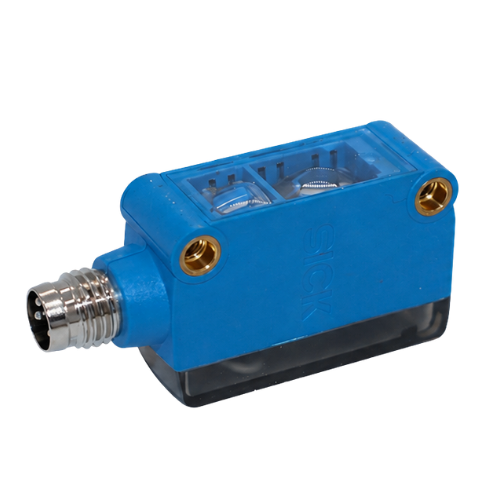

Struttura miniaturizzata per spazi ridotti

Le dimensioni di appena 12 × 31,5 × 21 mm e il peso di 20 g consentono di installare il lettore anche in spazi particolarmente contenuti.

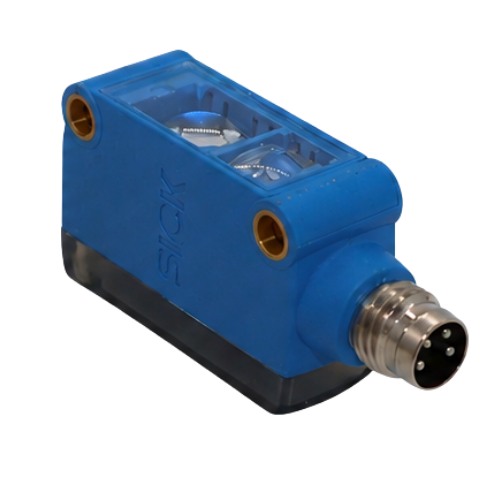

Il collegamento tramite connettore maschio M8 a 4 poli semplifica il cablaggio, mentre la custodia in ABS e il grado di protezione IP67 assicurano resistenza a polvere e umidità.

Caratteristiche principali

• Tipologia: lettore di contrasto miniaturizzato
• Modello: SICK KTM-WP11181P
• Serie: KTM Prime
• Codice articolo: 1062199
• Distanza di rilevamento: fino a 12,5 mm
• Tolleranza di rilevamento: ±3 mm
• Sorgente luminosa: LED RGB
• Lunghezze d’onda: 470, 525 e 625 nm
• Dimensione del punto luminoso: 1,6 × 9,5 mm
• Teach-in: statico a due punti e dinamico
• Frequenza di commutazione: 15 kHz
• Tempo di risposta: 32 µs
• Jitter: 15 µs
• Uscita di commutazione: PNP
• Modalità di commutazione: light-on/dark-on
• Corrente massima di uscita: 50 mA
• Alimentazione: 12–24 V DC
• Consumo di corrente: inferiore a 50 mA
• Collegamento: connettore M8 maschio a 4 poli
• Grado di protezione: IP67
• Temperatura operativa: da -10°C a +55°C
• Dimensioni: 12 × 31,5 × 21 mm
• Peso: 20 g
• Materiale della custodia: ABS
