Master IO-Link PROFINET SICK SIG200-0A0412200

Master IO-Link per l’integrazione dei sensori

Il SICK SIG200-0A0412200 è un Sensor Integration Gateway sviluppato per semplificare il collegamento e la gestione dei dispositivi presenti nei sistemi di automazione industriale.

Le quattro porte configurabili consentono di collegare:

• dispositivi IO-Link;
• sensori a commutazione binaria;
• attuatori a commutazione binaria.

Il gateway raccoglie i dati provenienti dai dispositivi collegati e li rende disponibili al PLC, alla rete industriale oppure a un’applicazione cloud attraverso le interfacce di comunicazione integrate.

Quattro porte IO-Link configurabili

Il SIG200 dispone di quattro porte IO-Link M12 a 5 poli con codifica A, identificate come S1-S4.

Il Pin 4 di ciascuna porta può essere configurato come:

• comunicazione IO-Link;
• ingresso digitale;
• uscita digitale.

Il Pin 2 permette inoltre di collegare un ulteriore segnale digitale in ingresso. Questa configurazione consente di gestire fino a quattro dispositivi IO-Link, otto ingressi PNP oppure quattro uscite PNP, adattando il gateway alle esigenze dell’impianto.

Compatibile con IO-Link V1.1 e V1.0

Il Master IO-Link supporta le versioni IO-Link V1.1 e V1.0, le modalità di trasmissione COM1, COM2 e COM3 e le porte di Classe A. Questa compatibilità permette di integrare sensori e attuatori di differenti generazioni, facilitando l’ampliamento o l’ammodernamento di impianti già esistenti.

Comunicazione PROFINET ed Ethernet

Le due porte Ethernet M12 con codifica D consentono di collegare il gateway alla rete industriale e di realizzare un collegamento in linea tra più dispositivi.

Il SIG200 supporta PROFINET Conformance Class B e mette a disposizione i dati dei dispositivi collegati per il controllo da parte del PLC. Le interfacce di comunicazione comprendono:

• IO-Link;
• PROFINET;
• Ethernet;
• USB;
• REST API.

La REST API permette di rendere disponibili i dati del gateway anche ad applicazioni software e piattaforme cloud.

Server Web integrato

Il server Web integrato permette di configurare e controllare il Master IO-Link attraverso un normale browser, senza richiedere necessariamente l’installazione di software aggiuntivi. L’indirizzo IP predefinito del dispositivo è 192.168.0.1. Tramite l’interfaccia Web è possibile accedere ai parametri delle porte, verificare lo stato dei dispositivi collegati e gestire le principali impostazioni del gateway.

Configurazione USB con SOPAS ET

La porta CONFIG con connettore M8 consente di collegare il SIG200 a un computer tramite USB 2.0. Utilizzando SOPAS ET, lo strumento di engineering sviluppato da SICK, è possibile configurare il gateway, visualizzare i parametri dei sensori collegati ed effettuare le operazioni di diagnostica e manutenzione. Questa modalità semplifica la configurazione iniziale e permette di intervenire sul dispositivo anche senza collegarlo alla rete PROFINET.

Editor logico integrato

L’editor logico consente di creare semplici funzioni direttamente all’interno del gateway, combinando i segnali provenienti dai sensori e dagli attuatori collegati. È possibile configurare condizioni, operazioni logiche e segnali di uscita senza affidare ogni elaborazione al PLC. Il SIG200 può quindi svolgere localmente alcune funzioni di controllo, contribuendo a ridurre il carico del sistema centrale e a semplificare applicazioni meno complesse.

Diagnostica tramite indicatori LED

Gli indicatori LED presenti sul dispositivo permettono di verificare rapidamente:

• alimentazione del gateway;
• stato della rete;
• eventuali errori di sistema;
• attività delle porte Ethernet;
• stato delle quattro porte IO-Link;
• stato degli ingressi e delle uscite digitali.

La visualizzazione immediata delle condizioni operative facilita la configurazione, la manutenzione e l’individuazione di eventuali anomalie.

Installazione a bordo macchina

La robusta custodia in zinco presenta un grado di protezione IP67, permettendo di installare il gateway direttamente sulla macchina o vicino ai sensori senza necessità di collocarlo all’interno di un quadro elettrico. Il dispositivo può funzionare a temperature comprese tra -40°C e +55°C ed è progettato per resistere alle condizioni tipiche degli ambienti industriali.

Collegamenti disponibili

Il SICK SIG200-0A0412200 dispone dei seguenti collegamenti:

• 4 porte IO-Link M12 femmina a 5 poli, codifica A;
• 1 connettore di alimentazione M12 maschio a 4 poli, codifica A;
• 1 porta CONFIG M8 femmina a 4 poli per USB 2.0;
• 2 porte Ethernet M12 femmina a 4 poli, codifica D.

L’alimentazione richiesta è compresa tra 10 e 30 V DC senza dispositivi IO-Link e tra 18 e 30 V DC quando vengono utilizzate le funzioni IO-Link.

Contenuto della confezione

La dotazione comprende:

• Master IO-Link SICK SIG200-0A0412200;
• 4 tappi ciechi M12 per le porte S2, S3, S4 e P2;
• 1 tappo cieco M8 per la porta CONFIG;
• etichette di marcatura;
• guida rapida per la messa in servizio.

Caratteristiche principali

• Tipologia: Master IO-Link e Sensor Integration Gateway
• Modello: SICK SIG200-0A0412200
• Serie: SIG200
• Codice articolo: 1089794
• Dispositivi supportati: dispositivi IO-Link, sensori binari e attuatori binari
• Versione IO-Link: V1.1 e V1.0
• Classe delle porte: Classe A
• Modalità di trasmissione: COM1, COM2 e COM3
• Numero di porte IO-Link: 4 configurabili
• Ingressi: fino a 8 ingressi PNP oppure 4 dispositivi IO-Link
• Uscite: fino a 4 uscite PNP
• Frequenza massima di aggiornamento: 50 Hz
• Interfacce: IO-Link, USB, Ethernet, PROFINET e REST API
• PROFINET: Conformance Class B
• Porte Ethernet: 2 M12 femmina a 4 poli, codifica D
• Porte IO-Link: 4 M12 femmina a 5 poli, codifica A
• Porta di alimentazione: M12 maschio a 4 poli, codifica A
• Porta CONFIG: M8 femmina a 4 poli, USB 2.0
• Server Web: integrato
• Editor logico: integrato
• Software di configurazione: SICK SOPAS ET
• Indirizzo IP predefinito: 192.168.0.1
• Alimentazione senza IO-Link: 10–30 V DC
• Alimentazione con IO-Link: 18–30 V DC
• Consumo senza sensori: massimo 175 mA a 24 V DC
• Corrente complessiva massima: 3.000 mA
• Tempo di inizializzazione: circa 60 secondi, oltre al caricamento IODD
• Grado di protezione: IP67
• Classe di protezione: III
• Materiale della custodia: zinco
• Temperatura operativa: da -40°C a +55°C
• Temperatura di stoccaggio: da -40°C a +75°C

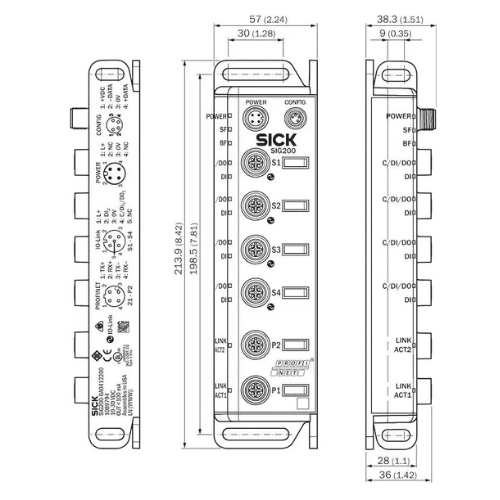

• Dimensioni: 213,9 × 57 × 38,3 mm
• Peso: 520 g
• Disponibilità indicativa: 7-8 giorni lavorativi
