Master IO-Link PROFINET SICK SIG300-0A04AA100

Master IO-Link per l’automazione industriale

Il SICK SIG300-0A04AA100 è un dispositivo di rete progettato per integrare sensori e attuatori IO-Link all’interno di impianti industriali e sistemi di automazione. Il master raccoglie i dati provenienti dai dispositivi collegati e li trasferisce al sistema di controllo tramite rete PROFINET, permettendo di gestire dati di processo, parametri operativi e informazioni diagnostiche.

Otto porte IO-Link M12

Il SIG300 dispone di 8 porte IO-Link con connettori femmina M12 a 5 poli e codifica A. Le porte supportano:

• dispositivi IO-Link;
• sensori a commutazione binaria;
• attuatori a commutazione binaria;
• velocità di comunicazione COM1, COM2 e COM3;
• funzione Data Storage.

La funzione Data Storage consente di memorizzare i parametri dei dispositivi IO-Link e semplifica la loro sostituzione, riducendo i tempi necessari per la riconfigurazione.

Porte IO-Link di classe A e classe B

Le porte sono suddivise in:

• 6 porte IO-Link Class A, da S1 a S6;
• 2 porte IO-Link Class B, S7 e S8.

Le porte di classe B permettono di gestire separatamente l’alimentazione dei sensori e quella degli attuatori, facilitando il collegamento di dispositivi che richiedono una maggiore potenza.

Interfaccia PROFINET

La comunicazione con il sistema di controllo avviene tramite PROFINET Real Time, con classe di conformità B. Il dispositivo dispone di due porte Ethernet M12 con codifica D, che consentono di inserirlo in una rete industriale e realizzare collegamenti in linea tra più dispositivi. Le principali caratteristiche PROFINET comprendono:

• velocità Ethernet 10/100 Mbit/s;
• specifica PROFINET V2.45 RT;
• classe di conformità B;
• classe di carico rete III;
• indirizzamento mediante DCP o indirizzo IP statico;
• impostazione di fabbrica tramite DCP.

Due porte Ethernet industriali

Le due porte Ethernet utilizzano connettori femmina M12 a 4 poli con codifica D. Questa configurazione permette di collegare il master al PLC e proseguire la rete verso altri dispositivi, riducendo la necessità di installare uno switch Ethernet separato in alcune applicazioni.

Server web integrato

Il server web integrato permette di accedere alle principali funzioni del SIG300 tramite un browser compatibile. L’interfaccia facilita:

• configurazione delle porte;
• parametrizzazione dei dispositivi collegati;
• controllo dello stato operativo;
• visualizzazione delle informazioni diagnostiche;
• gestione della comunicazione IO-Link.

Interfacce IIoT integrate

Il SIG300 può trasferire i dati dei sensori anche verso applicazioni IIoT e sistemi informatici superiori. Supporta le seguenti interfacce:

• REST API;
• OPC UA;
• MQTT;
• server web integrato.

La REST API utilizza la specifica JSON Integration for IO-Link V1.0.0, mentre OPC UA supporta la IO-Link Companion Specification V1.0. Queste tecnologie permettono di rendere disponibili i dati di campo sia al PLC sia a piattaforme cloud, software di manutenzione e sistemi di analisi.

Ingressi digitali configurabili

Il dispositivo mette a disposizione fino a 16 ingressi digitali configurabili, conformi alla norma EN 61131-2 Tipo 1. Gli ingressi permettono di collegare anche sensori tradizionali a commutazione binaria, oltre ai dispositivi IO-Link, ampliando la flessibilità del sistema. Le connessioni sono protette contro il cortocircuito.

Uscite digitali configurabili

Il master supporta fino a 16 uscite digitali configurabili. Le uscite possono essere impostate con modalità:

• PNP;
• NPN;
• Push-Pull.

La frequenza massima di commutazione è pari a 50 Hz e le uscite dispongono di protezione contro il cortocircuito.

Alimentazione separata per sensori e attuatori

Il SIG300 gestisce due circuiti di alimentazione distinti:

• US, dedicato ai sensori;
• UA, dedicato agli attuatori.

Questa separazione permette di disattivare l’alimentazione degli attuatori mantenendo attivi il master e i sensori, caratteristica utile durante la manutenzione o nelle procedure di arresto controllato. La capacità di corrente massima dichiarata per PWR1 e PWR2 è pari a 16 A, nelle condizioni indicate dal produttore.

Alimentazione da 20 a 30 V DC

Il dispositivo funziona con una tensione compresa tra 20 e 30 V DC, con valore nominale tipico di 24 V DC. Il consumo di corrente del master, senza carico e con sensori e uscite disattivati, è inferiore o uguale a 200 mA. La corrente complessiva disponibile sulle porte da S1 a S8 può raggiungere 15,5 A, rispettando le condizioni di temperatura e derating indicate dal produttore.

Collegamenti di alimentazione M12 L-coded

L’alimentazione viene collegata mediante:

• 1 connettore maschio M12 a 5 poli, codifica L;
• 1 connettore femmina M12 a 5 poli, codifica L.

La doppia connessione permette di alimentare il dispositivo e proseguire la linea di alimentazione verso altri moduli compatibili, semplificando il cablaggio decentralizzato.

Interfaccia USB-C

Il master dispone anche di una porta USB-C, protetta mediante tappo cieco quando non viene utilizzata. La porta completa le possibilità di configurazione e collegamento previste per il dispositivo.

Indicatori LED per diagnosi immediata

Il SIG300 integra numerosi LED di stato dedicati a:

• attività delle porte IO-Link;
• comunicazione degli ingressi e delle uscite digitali;
• alimentazione degli attuatori;
• attività del bus Ethernet;
• alimentazione dei sensori;
• alimentazione degli attuatori;
• errori di sistema;
• errori del bus.

Gli indicatori permettono di individuare rapidamente anomalie di comunicazione, problemi di alimentazione e stato delle singole porte.

Installazione decentralizzata IP67

Il grado di protezione IP67, garantito con connettori correttamente avvitati, permette di installare il master direttamente in prossimità dei sensori e degli attuatori. Questa soluzione riduce la quantità di cavi necessari per raggiungere il quadro elettrico e consente di realizzare architetture di automazione decentralizzate.

Struttura compatta e robusta

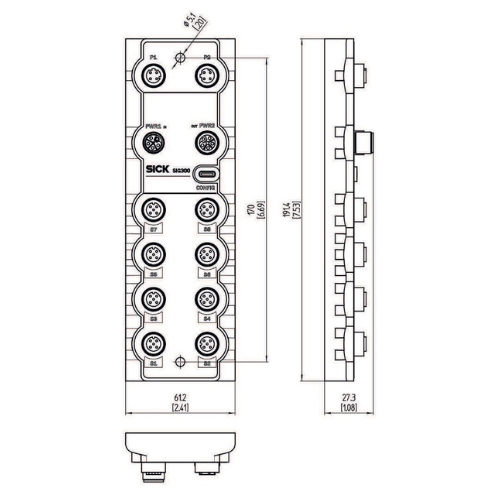

La custodia è realizzata in poliammide e acciaio zincato, con colorazione grigio scuro. Le dimensioni di 191,4 × 61,2 × 27,3 mm permettono di installare il master anche in spazi ridotti a bordo macchina. Il peso complessivo è di circa 460 g.

Funzionamento da -40°C a +55°C

Il SIG300 può operare con temperature comprese tra -40°C e +55°C. La temperatura di stoccaggio è compresa tra -40°C e +75°C, mentre l’umidità relativa ammessa varia dallo 0% al 95%, senza formazione di condensa.

Applicazioni principali

Il SICK SIG300 può essere utilizzato in:

• macchine automatiche;
• linee di assemblaggio;
• sistemi di movimentazione;
• impianti di confezionamento;
• logistica industriale;
• sistemi di controllo qualità;
• impianti automotive;
• robotica industriale;
• sistemi di manutenzione predittiva;
• applicazioni IIoT;
• reti PROFINET.

Contenuto della confezione

La dotazione comprende:

• master IO-Link SICK SIG300;
• avvertenze di sicurezza;
• 9 tappi ciechi M12;
• 1 tappo cieco USB-C.

Caratteristiche principali

• Tipologia: master IO-Link industriale
• Marca: SICK
• Serie: SIG300
• Modello: SIG300-0A04AA100
• Codice articolo: 1131011
• Porte IO-Link: 8
• Connettori IO-Link: M12 femmina, 5 poli, codifica A
• Porte Class A: 6
• Porte Class B: 2
• Versione IO-Link: V1.1
• Velocità IO-Link: COM1, COM2 e COM3
• Funzione Data Storage: supportata
• Ingressi digitali: fino a 16 configurabili
• Uscite digitali: fino a 16 configurabili
• Tipologia uscite: PNP, NPN o Push-Pull
• Frequenza massima di commutazione: 50 Hz
• Bus di campo: PROFINET
• Classe di conformità PROFINET: B
• Specifiche PROFINET: V2.45 RT
• Porte Ethernet: 2
• Velocità Ethernet: 10/100 Mbit/s
• Connettori Ethernet: M12 femmina, 4 poli, codifica D
• Interfacce IIoT: REST API, OPC UA e MQTT
• Interfaccia utente: server web integrato
• Porta USB: 1 USB-C
• Alimentazione: da 20 a 30 V DC
• Tensione nominale: 24 V DC
• Consumo senza carico: massimo 200 mA
• Capacità massima PWR1/PWR2: 16 A
• Corrente complessiva porte: massimo 15,5 A
• Connettori di alimentazione: M12 a 5 poli, codifica L
• Separazione alimentazioni: US per sensori e UA per attuatori
• Grado di protezione: IP67 con connettori avvitati
• Classe di protezione: III
• Temperatura operativa: da -40°C a +55°C
• Temperatura di stoccaggio: da -40°C a +75°C
• Umidità relativa: 0–95%, senza condensa
• Materiale custodia: poliammide e acciaio zincato
• Dimensioni: 191,4 × 61,2 × 27,3 mm
• Peso: 460 g
• MTTF stimato: 29,4 anni
• MTTFd stimato: 58,8 anni
• Certificazioni: conformità UE, UK, ACMA, China RoHS, cULus e certificazione PROFINET
