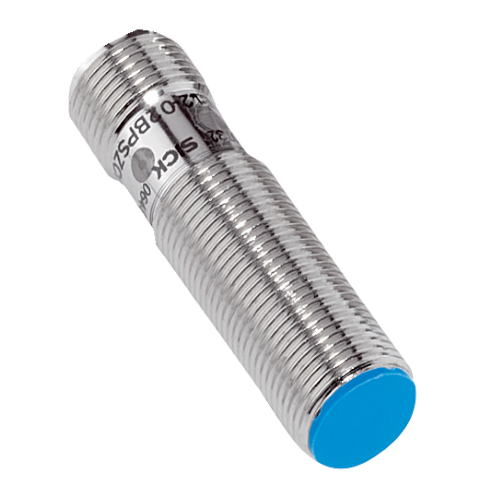

Sensore Induttivo SICK IME12-04BPSZC0K

Rilevamento affidabile di oggetti metallici

Il SICK IME12-04BPSZC0K è un sensore induttivo della serie IME sviluppato per rilevare la presenza, il passaggio e il posizionamento di componenti metallici senza contatto meccanico.

Può essere utilizzato su macchine automatiche, nastri trasportatori, sistemi di assemblaggio, attuatori e impianti di produzione per controllare la posizione di parti metalliche, verificare la presenza dei componenti o effettuare operazioni di conteggio.

Distanza di commutazione di 4 mm

Il sensore offre una distanza nominale di commutazione di 4 mm e una distanza operativa protetta di 3,24 mm.

Il valore nominale è riferito all’acciaio. Con materiali differenti, come acciaio inox, alluminio, rame o ottone, la distanza effettiva di rilevamento può diminuire in base al relativo coefficiente di riduzione.

Montaggio schermato a filo

Il modello presenta un montaggio schermato, chiamato anche montaggio a filo o a livello.

Questa configurazione permette di integrare la superficie sensibile direttamente all’interno di elementi metallici, mantenendola allineata alla superficie circostante. È una soluzione particolarmente adatta alle installazioni compatte e alle applicazioni nelle quali il sensore deve essere protetto da urti accidentali.

Corpo cilindrico M12 compatto

La custodia cilindrica presenta una filettatura M12 × 1, un diametro di 12 mm e una lunghezza complessiva di 46 mm.

La struttura corta facilita l’installazione in spazi contenuti, mentre i due dadi di fissaggio in ottone nichelato inclusi permettono di regolare e bloccare con precisione la posizione del sensore.

Uscita PNP normalmente aperta

Il sensore dispone di un’uscita PNP normalmente aperta, adatta al collegamento con PLC, moduli di ingresso e sistemi di controllo industriale.

Quando un oggetto metallico entra nel campo di rilevamento, l’uscita si attiva e trasmette il segnale al dispositivo collegato. La corrente massima di uscita di 200 mA consente l’integrazione con le comuni apparecchiature di automazione.

Commutazione rapida fino a 2.000 Hz

La frequenza di commutazione di 2.000 Hz permette di rilevare componenti metallici anche durante movimenti rapidi e cicli produttivi continui.

Questa caratteristica rende il sensore indicato per il conteggio dei pezzi, il controllo della posizione e la verifica del passaggio di componenti su linee automatizzate.

Collegamento M12 a 4 poli

Il connettore maschio M12 a 4 poli semplifica il cablaggio e permette di sostituire rapidamente il sensore durante gli interventi di manutenzione.

Il collegamento elettrico utilizza tre fili per alimentazione, massa e uscita PNP normalmente aperta, mentre il quarto polo non è collegato. L’indicatore LED integrato consente di controllare visivamente lo stato di commutazione.

Protezioni elettriche integrate

Il sensore è dotato di protezioni contro:

• cortocircuito;
• inversione della polarità;
• impulsi generati durante l’accensione.

Queste funzioni contribuiscono a prevenire danni causati da anomalie elettriche o errori di collegamento, migliorando la continuità operativa dell’impianto.

Resistente agli ambienti industriali

La custodia in ottone nichelato offre una buona resistenza meccanica, mentre la superficie attiva in PA 66 protegge l’elemento sensibile.

Il grado di protezione IP67 permette l’utilizzo in ambienti esposti a polvere e umidità. L’intervallo operativo da -25°C a +75°C e la resistenza a urti e vibrazioni rendono il sensore adatto alle condizioni tipiche dell’automazione industriale.

Caratteristiche principali

• Tipologia: sensore di prossimità induttivo
• Modello: SICK IME12-04BPSZC0K
• Serie: IME
• Codice articolo: 1040763
• Forma: cilindrica metrica
• Struttura: esecuzione corta
• Filettatura: M12 × 1
• Diametro: 12 mm
• Distanza nominale di commutazione: 4 mm
• Distanza operativa protetta: 3,24 mm
• Montaggio: schermato, a filo
• Uscita: PNP
• Funzione di uscita: normalmente aperta, NO
• Collegamento elettrico: DC a 3 fili
• Frequenza di commutazione: 2.000 Hz
• Corrente massima di uscita: 200 mA
• Alimentazione: 10–30 V DC
• Caduta di tensione: ≤ 2 V
• Corrente a vuoto: ≤ 10 mA
• Ritardo di disponibilità: ≤ 100 ms
• Connettore: M12 maschio a 4 poli
• Grado di protezione: IP67
• Temperatura operativa: da -25°C a +75°C
• Materiale della custodia: ottone nichelato
• Materiale della superficie attiva: PA 66
• Lunghezza complessiva: 46 mm
• Lunghezza utile della filettatura: 29 mm
• Coppia massima di serraggio: 12 Nm
• Accessori inclusi: 2 dadi di fissaggio in ottone nichelato
