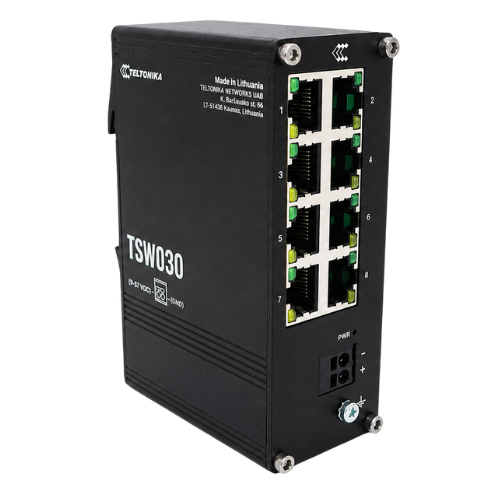

Switch Ethernet Industriale 8 Porte Teltonika TSW030

Switch Ethernet industriale a 8 porte

Il Teltonika TSW030 è uno switch Ethernet progettato per collegare più dispositivi all’interno di reti industriali e sistemi di automazione. Le otto porte RJ45 consentono di connettere PLC, HMI, router industriali, computer, sistemi di controllo, dispositivi IoT e altre apparecchiature Ethernet utilizzate all’interno di macchine e impianti.

Otto porte Fast Ethernet

Il dispositivo dispone di 8 porte Ethernet RJ45 10/100 Mbps, tutte collocate sul pannello frontale per facilitare il collegamento dei cavi all’interno di quadri elettrici e armadi industriali. Le porte supportano la funzione Auto MDI/MDIX, che riconosce automaticamente il tipo di collegamento utilizzato e semplifica la connessione tra i diversi dispositivi di rete.

Installazione plug and play

Il TSW030 non richiede configurazioni complesse: una volta collegata l’alimentazione e inseriti i cavi Ethernet, lo switch è pronto per il funzionamento. Questa caratteristica lo rende adatto alle installazioni in cui è necessario ampliare rapidamente la rete senza configurare indirizzi IP, VLAN o parametri di gestione.

Supporto PROFINET opzionale

Il Teltonika TSW030 è disponibile anche in una versione con conformità PROFINET Class A. Questa variante può essere utilizzata nelle reti di automazione basate su PROFINET, purché venga selezionato lo specifico codice di ordinazione previsto dal produttore. La versione standard e quella PROFINET sono fornite senza alimentatore.

Banda non bloccante dichiarata di 20 Gbps

La scheda tecnica del produttore indica una larghezza di banda non bloccante pari a 20 Gbps. Il dispositivo integra inoltre:

• packet buffer da 128 KB;
• tabella MAC da 2.000 indirizzi;
• supporto Jumbo Frame fino a 9.216 byte.

Queste caratteristiche consentono allo switch di gestire il traffico generato dai dispositivi collegati e organizzare correttamente l’instradamento dei dati all’interno della rete locale.

Alimentazione industriale da 7 a 57 V DC

Il TSW030 dispone di un connettore industriale a due poli e accetta una tensione di ingresso compresa tra 7 e 57 V DC. L’ampio intervallo di alimentazione facilita l’integrazione in impianti che utilizzano differenti tensioni, inclusi quadri elettrici, sistemi alimentati a batteria e applicazioni industriali o automotive.

Protezioni sull’alimentazione

Il circuito di alimentazione dispone di protezioni contro:

• sovratensione;
• inversione di polarità;
• picchi e sovratensioni transitorie.

Queste protezioni contribuiscono a ridurre il rischio di danneggiamento causato da collegamenti errati o anomalie presenti sulla linea di alimentazione.

Consumo energetico ridotto

Il consumo energetico è pari a circa 0,5 W in condizioni di inattività e raggiunge un massimo di 1,5 W. Il basso assorbimento riduce la produzione di calore e rende lo switch adatto anche a installazioni in cui la disponibilità energetica è limitata.

Staffa per guida DIN integrata

La staffa posteriore integrata permette di installare direttamente il TSW030 su una guida DIN. Questa soluzione facilita il montaggio all’interno di:

• quadri elettrici;
• armadi di automazione;
• pannelli di comando;
• impianti industriali;
• sistemi di telecontrollo.

Il dispositivo può essere installato anche a parete o su una superficie piana utilizzando un kit aggiuntivo.

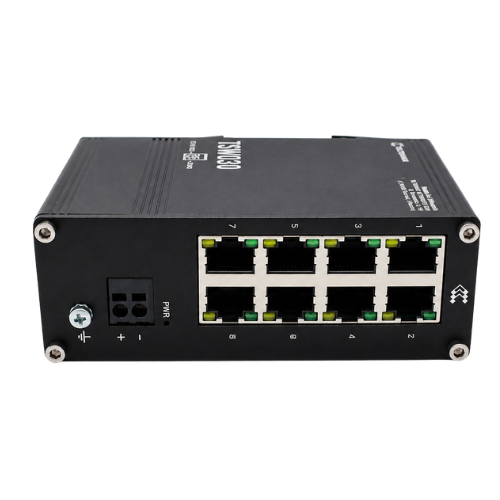

Otto porte disposte su due file

Come mostrato nello schema hardware della scheda tecnica, le otto porte RJ45 sono disposte su due file da quattro porte. Questa configurazione consente di contenere la larghezza del dispositivo e ottimizzare lo spazio disponibile all’interno del quadro elettrico.

Indicatori LED di stato

Il pannello frontale dispone di:

• 1 LED di alimentazione;
• 16 LED di stato Ethernet.

Gli indicatori consentono di verificare rapidamente la presenza dell’alimentazione, lo stato dei collegamenti e l’attività delle singole porte di rete.

Custodia in alluminio anodizzato

La custodia e i pannelli sono realizzati in alluminio anodizzato, materiale che protegge l’elettronica interna e favorisce la dissipazione del calore. La vite di messa a terra permette di collegare correttamente lo switch all’impianto elettrico, migliorando la sicurezza dell’installazione.

Funzionamento da -40°C a +75°C

Il TSW030 può funzionare con temperature comprese tra -40°C e +75°C e con un’umidità relativa dal 5% al 95%, senza condensa. Queste caratteristiche ne consentono l’utilizzo in ambienti industriali soggetti a freddo intenso, temperature elevate e condizioni operative variabili.

Grado di protezione IP30

Il grado di protezione IP30 rende lo switch adatto all’installazione all’interno di quadri elettrici, armadi tecnici e strutture protette. Non essendo protetto contro l’ingresso di acqua, il dispositivo deve essere utilizzato in ambienti interni o all’interno di contenitori adeguati.

Applicazioni principali

Il Teltonika TSW030 può essere utilizzato in:

• automazione industriale;
• quadri elettrici;
• impianti energetici;
• sistemi di pubblica utilità;
• infrastrutture aziendali;
• punti vendita;
• sistemi per smart city;
• impianti IoT;
• reti di controllo e supervisione.

Contenuto della confezione

La confezione standard comprende:

• switch Teltonika TSW030;
• guida rapida Quick Start Guide.

L’alimentatore non è incluso nella confezione standard.

Caratteristiche principali

• Tipologia: switch Ethernet industriale
• Marca: Teltonika Networks
• Modello: TSW030
• Porte Ethernet: 8 RJ45
• Velocità delle porte: 10/100 Mbps
• Funzione Auto MDI/MDIX: supportata
• Standard Ethernet: IEEE 802.3i, 802.3u, 802.3ab, 802.3x e 802.3az
• PROFINET: conformità Class A disponibile con codice opzionale
• Banda non bloccante dichiarata: 20 Gbps
• Packet buffer: 128 KB
• Tabella MAC: 2.000 indirizzi
• Jumbo Frame: fino a 9.216 byte
• Alimentazione: da 7 a 57 V DC
• Connettore di alimentazione: industriale a 2 poli
• Consumo in inattività: 0,5 W
• Consumo massimo: 1,5 W
• Indicatori: 1 LED Power e 16 LED Ethernet
• Messa a terra: vite dedicata
• Custodia: alluminio anodizzato
• Montaggio: staffa per guida DIN integrata
• Altre modalità di montaggio: parete o superficie piana con kit aggiuntivo
• Temperatura operativa: da -40°C a +75°C
• Umidità operativa: dal 5% al 95%, senza condensa
• Grado di protezione: IP30
• Dimensioni: 113,1 × 41,2 × 74,6 mm
• Peso: 256 g
• Versione standard: TSW030000000
• Versione PROFINET Class A: TSW030000001
• Alimentatore incluso: no
• Certificazioni: CE, UKCA, EAC, E-mark, FCC, ISED, NOM, NYCE, RCM, REACH, RoHS, WEEE, CB e UL/CSA Safety
